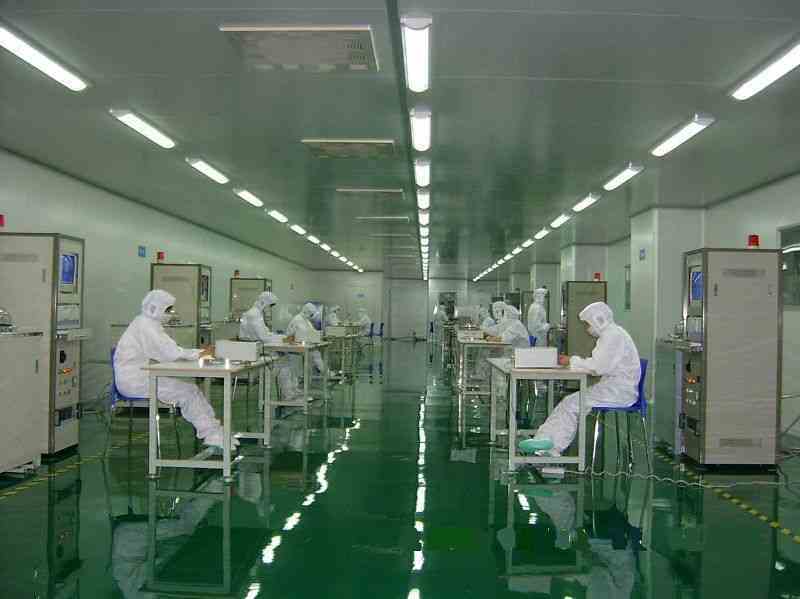

电子产品生产车间

文章出处:责任编辑:福净净化人气:790发表时间:2017-10-20

 生产工艺的更新升级,部分车间将由此次改造建设成洁净车间..此部分虽然位于单层厂房处,但其上部约有4.5米的空间可用作管道层,下部也可改造成有1.5米深的回风层.洁净室布置厂房中心部,四周无外墙.结合工艺和改造工程的需要,周围布置了产品仓库,走道,机房等.这样的建筑平面设计最大程度也满足了洁净室的要求.洁净厂房内部的装饰材料分别是:吊顶为金属板,墙面为洁净室专用墙板,地面为洁净室专用回风地板.照明等内部设施充分考虑了洁净车间的特殊需要,均为不易起尘材料.人员进口处设风淋室,物料传输设传递窗.
       无尘车间改造工程
       洁净室室内设计参数
       洁净室洁净度:100
       洁净室温度:25℃;湿度50%
       气流组织:上送下回
       换气次数:50次/h
       室内正压值:5mmH2O
       空调负荷计算:经计算洁净车间的空调负荷如设计稿所示
       净化系统概述
       风系统:新风经洗净,初过滤,中过滤与回风混合后进人空凋器,空凋器按洁净车间的热、湿负荷需求处理约20%的循环风量,空调器出风与经循环风机箱的回风再次混合至出风温度,回风经洁净室专用回风地板,通过1.5米深的回风层,回至空调器/循环风机箱.
       水系统:由新设的二次泵将二次冷水在空调器、冷水槽之间循环.
       加湿系统:采用蒸汽作为加湿源.
       洁净系统自动控制
       冷热水系统设置三通阀根据回水温度感知洁净车间的负荷变化,为系统提供适合的冷热量
       过滤系统(包括高效、中效、初效过滤器)设置压差控制装置以便适时更换阻力过大的过滤装置
       蒸汽加湿器设置控制系统,根据洁净车间的湿度变化控制进入加湿器蒸汽量
       系统连锁控制:基本控制是当风机停止时,所有的水阀、风阀随即关闭
       调试及试运行检测
       洁净厂房安装工程完成后进行了认真的清扫,经过二天的试运行,开始了洁净度测试,将洁净车间均匀布置了20余个测试点,测试结果证实符合设计要求.
